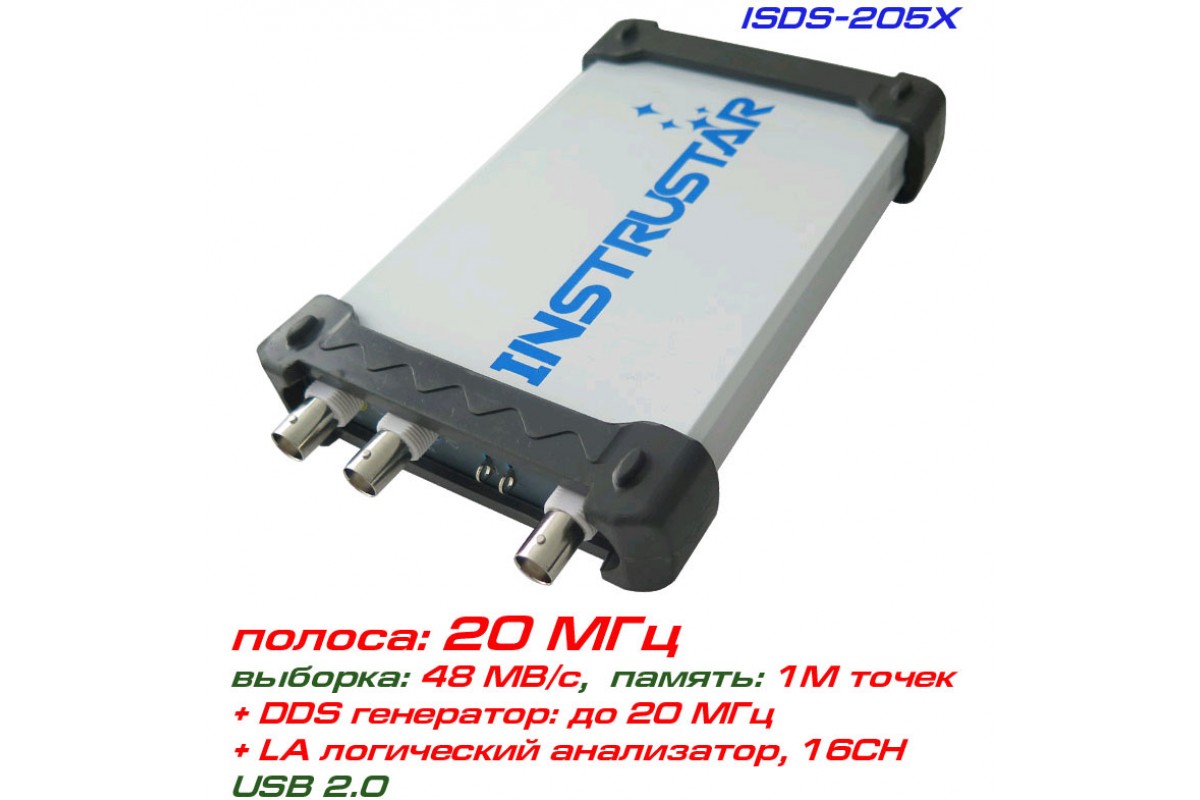

ISDS205X  -  виртуальный USB-осциллограф,  производства компании INSTRUSTAR, является старшей моделью виртуальных осциллографов серии ISDS205, оснащён встроенным генератором произвольных форм сигнала и 16-ти канальным логическим анализатором.



Модельный ряд серии осциллографов ISDS205:

ISDS205A -   USB-осциллограф 20МГц

ISDS205B -   USB-осциллограф 20МГц+ генератор DDS  20МГц

ISDS205C -   USB-осциллограф 20МГц+ логический анализатор 16-ти канальный

ISDS205X -   USB-осциллограф  20МГц + генератор DDS 20МГц + логический анализатор 16-ти канальный.



Осциллограф ISDS205X располагает двумя аналоговыми каналами с полосой пропускания 20 МГц,  16-ти каналами логического анализатора, а также встроенным генератором произвольных форм сигналов.

Скорость выборки  АЦП составляет 48 МВ/с, а объем памяти: 1Мб/канал.



Технические особенности виртуального осциллографа ISDS205X:

Полоса пропускания, и количество каналов: 20 МГц  х 2 канала

Логический анализатор: 16 каналов

Скорость выборки (АЦП): 48 МВ/с  (в реальном масштабе времени)

Режим измерений, курсорные измерения, автоматические измерения

Расширенный объём памяти: 1Мточек/канал

Анализатор спектра (БПФ)

16-ти канальный логический анализатор

Встроенный DDS-генератор произвольных форм сигналов, до 20 МГц

Регистратор.



Купить виртуальный осциллограф ISDS205X можете в нашем интернет магазине cityset.com.ua.

>> Cкачать программное обеспечение  и руководтство пользователя ISDS205X (.rar)



Технические характеристики USB-осциллографа ISDS205X:

Количество каналов / полоса: 20 МГц

Импеданс аналоговых каналов: 1 МОм, 25 пФ

Режимы входа: открытый DC, закрытый АС, заземление

Диапазон измерения напряжения: ±6В (1X) / ±60В (10X)

Диапазон временной развёртки: от 1нс до 20 с.

Скорость выборки АЦП / разрядность: 48 МВ/с  / 8 бит

Объем памяти: 1 Мточек / канал

Режим синхронизации: авто / норм / ждущий

Условия захвата: фронт, нарастающий фронт, ниспадающий фронт

• Режим отображения осциллограмм: XY (для построения фигур Лиссажу) , XT.



Анализаторы спектра:

Алгоритм преобразования: БПФ (18 окон), корреляционный

Размер окна преобразования (отсчетов): 8–1048576 / канал

Спектральные измерения: уровень гармоник (1–7), SNR (сигнал / шум), SINAD, ENOB, THD, SFDR

Фильтры обработки: БИХ-фильтр (FIR) поддерживает произвольные размеры полосы пропускания, различные оконные функции (прямоугольная, Барлетта, треугольная, косинуса, Хэннинга, Барлетта-Хэннинга, Хемминга, Блэкмана, Блэкмана-Харриса, Тьюки, Наталла, окно с плоской вершиной, Бохмана, Парзена, Ланцоша, Кайзера, Гаусса, Дольфа-Чебышева)

БИХ-фильтр поддерживает следующие типы фильтров: «Баттерворт», «Чебышев I», «Чебышев II», «Эллиптический».



Регистратор данных:

Количество каналов: 2

Частота квантования: 1-го канала: 1 кГц–24 МГц, 2-го канала: 1 кГц–16 МГц

Файл записи: максимум 4 ГБ, время записи зависит от частоты оцифровки



Логический анализатор:

Количество каналов: 16

Частота оцифровки: 250 кГц–24 МГц (8 каналов), 250 кГц–16 МГц (16 каналов)

Объем оцифровки: 1 МБ–2 ГБ



Логический анализатор Saleae Logic:

Количество каналов: 8

Частота оцифровки: 25 кГц–24 МГц

Анализатор протокола: Atmel SWI, BiSS C, SPI, I2C, CAN, UART, I2S / PCM, DMX-512, JTAG, LIN, Manchester, 1-WIRE, UNI / O, Simple Parallel, MDIO, USB 1.1, PS / 2 Keyboard / Mouse

Объем оцифровки: 1 МБ–10 ТБ



Генератор произвольных форм сигналов:

Форма сигнала: синусоидальная, прямоугольная (с коррекцией скважности), треугольная, пилообразная вверх, пилообразная вниз

Амплитуда: ≥9 Vp-p (без нагрузки)

Выходное сопротивление: 200 Ω ± 10 %;

Смещение: ±2,5 В

Диапазон частот: 1 Гц–20 МГц.





Стандартная комплектация:

Виртуальный осциллограф ISDS205X - 1 шт.

Пробники осциллографические  - 2 шт.

Пробники логического анализатора  - 1 комплект.

Кабель BNC-BNC  - 1 шт.

Кабель USB  - 1 шт.

Программное обеспечение, CD-диск   - 1 шт.

Руководство пользователя  - 1 шт.

Гарантийный талон - 12 месяцев.

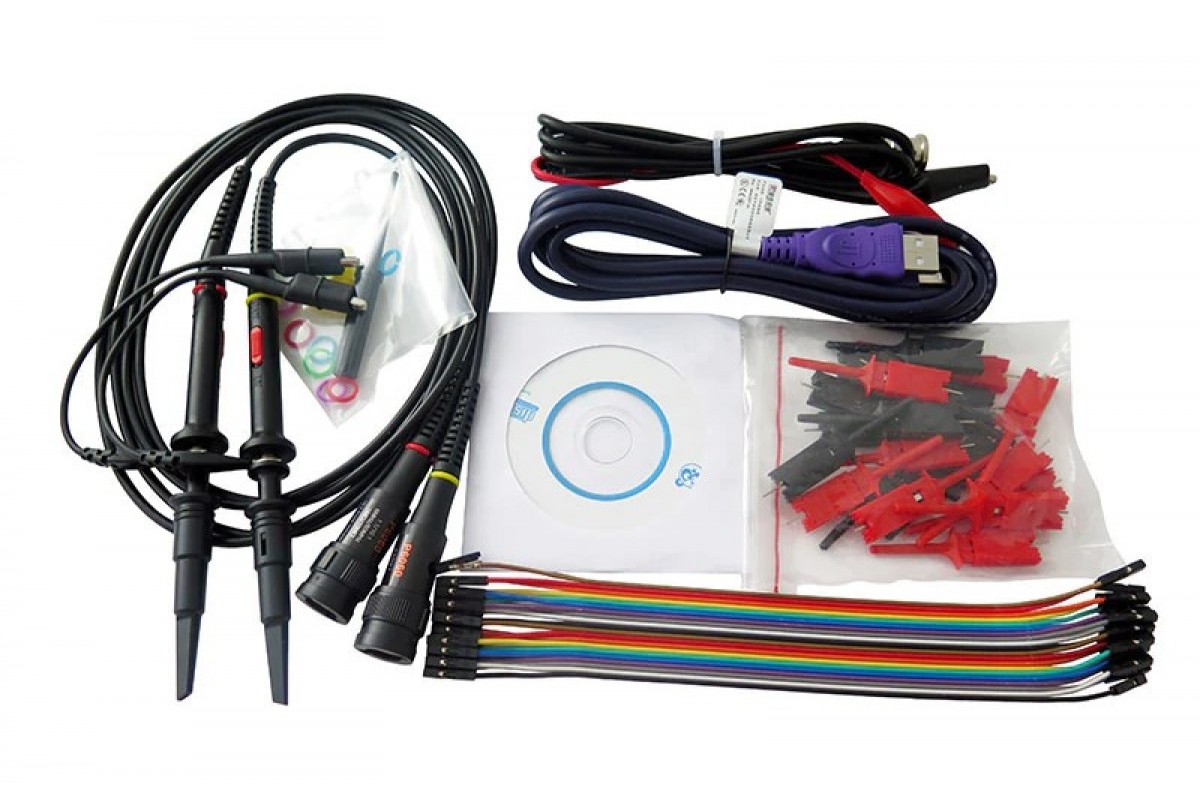

ISDS205X комплект поставки USB-осциллографа с генератором и логическим анализатором

Примеры применения осциллографов серии ISDS205:



В случае имеющихся вопросов относительно функциональных возможностей, просьба обратится к нашему техническому специалисту по указанным выше телефонам.

осциллограф
объём памяти 1 Мб
скорость выборки 48 МВ/с
полоса частот 20 МГц
кол-во каналов 2
логический анализатор есть
встроенный генератор есть
