NF611 - тестер HDMI, производства компании Noyafa.

Особенности:

• Быстрая и точная верификация HDMI типа A - A, A - C и C - C коннекторов.
• Проверка на обрыв, перекрестные связи, замыкание HDMI кабелей
• Построение карты распиновки
• Обображение статуса 19 pin-pin и экрана на основном и уделённом тестере
• Несколько режимов тестирования: быстрый /медленый / шаг за шагом
• Разработан для постоянного тестирования.

Меры предосторожности:

• Не подключайте к высоковольтным линиям, чтобы избежать повреждения тестера.

• Прочтите руководство пользователя перед использованием.

Сравнение функциональности тестеров HDMI:

	NF611	NF622
Карта распиновки	19 pin + экран	19 pin + экран + 4 статуса
Тип кабеля	HDMI кабель A-A, A-C, C-A	HDMI кабель A-A, A-C, C-A, C-C
Тип тестирования	основной+удалённый тестер	только основной / основной+удалённый тестер
Отображение статуса	нет	есть (обрыв, замыкание, перекрёщивание)
Дистанция	50 метров	50 метров
Индикация стасуса батареи	есть	есть
Режим тестирования	медленный / быстрый / шаг за шагом	медленный / быстрый / шаг за шагом

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ HDMI-тестера NF-611:
• Поддержка кабелей: HDMI с типом A/C, 1.0 / 1.1 / 1.2 / 1.2a / 1.3 / 1.3a / 1.3b / 1.4 / 1.4a, категории I и II.
• Функции тестирования: построение карты распиновки и детектирование экрана
• Интерфейсы: HDMI (тип А), miniHDMI (тип А)
• Режим тестирования: быстрый / медленный / шаг за шагом
• Дистанция тестирования: 50 метров
• Дисплей: 19 светодиодов, + индикация экрана на основном и удаленном тестере
• Звуковая индикация: есть
• Низкий заряд батарей: 6,0 В
• Питание: напряжение 9 В, тип: NEAD 1604/6F22
• Габариты: master 103х66х27 мм, remote 103x35x27 мм.

Стандартная комплектация HDMI-тестера NF611:

• Основной тестер HDMI NF-611 – 1шт. • Дистанционный датчик (NF611-R) - 1 шт. • Руководство пользователя - 1 экз. HDMI • Гарантийный талон - 1 экз.

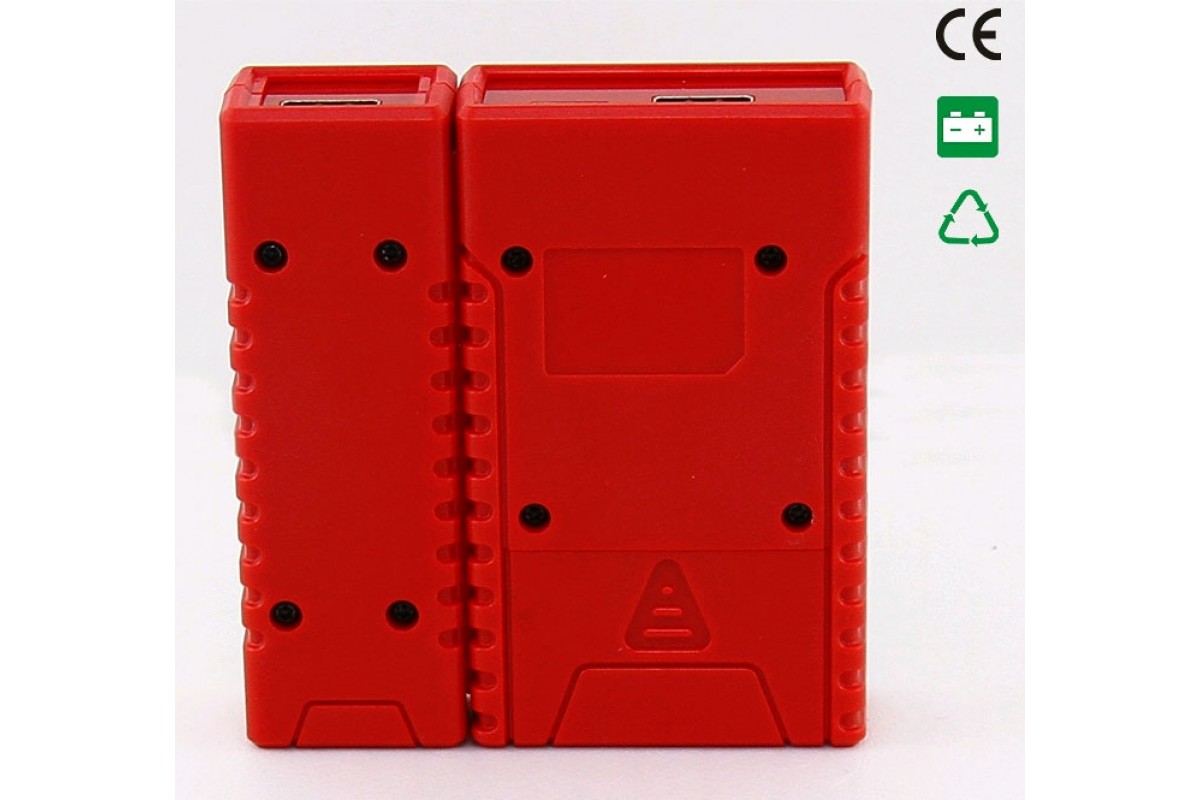

тестер NF611 Noyafa для построения карты wire mapping HDMI

Результаты тестирования HDMI тестером NF-HDMI Noyafa

Результаты тестирования HDMI тестером NF611 Noyafa
