KORAD KEL2030 электронная нагрузка: напряжение 150 В, ток: 40 А, мощность: 1000 Вт

KORAD KEL2030 — сучасне високоточне програмоване електронне навантаження, розроблене для професійного тестування джерел постійного струму. Прилад дозволяє перевіряти лабораторні блоки живлення, акумуляторні батареї, зарядні пристрої, DC/DC-перетворювачі, сонячні контролери, модулі живлення та інше електронне обладнання в умовах, максимально наближених до реальної експлуатації.

Максимальна потужність розсіювання 1000 Вт, робочий діапазон до 150 В та 40 А, а також висока точність вимірювань роблять KEL2030 універсальним рішенням для виробничих підприємств, сервісних центрів, науково-дослідних лабораторій і розробників електроніки.

Електронне навантаження підтримує чотири основні режими роботи: CC (стабілізація струму), CV (стабілізація напруги), CR (стабілізація опору) та CP (стабілізація потужності). Завдяки цьому користувач може моделювати різні режими експлуатації джерел живлення, перевіряти їхню стабільність, оцінювати запас потужності та аналізувати поведінку при змінному навантаженні.

Для перевірки швидкодії джерел живлення реалізовано режим динамічного навантаження з частотою перемикання до 10 кГц. Такий режим дозволяє відтворювати різкі зміни струму споживання та оцінювати якість стабілізації, швидкість реакції й перехідні процеси електронних джерел живлення.

Окремий функціонал передбачений для роботи з акумуляторними батареями. Прилад підтримує автоматичне вимірювання ємності шляхом контрольованого розряду до встановленої кінцевої напруги з подальшим розрахунком фактичної ємності. Це забезпечує швидку та достовірну оцінку стану акумуляторів після тривалої експлуатації, ремонту або зберігання.

Для перевірки систем захисту блоків живлення KEL2030 оснащений автоматичними режимами тестування OCP (захист від перевантаження за струмом) та OPP (захист від перевищення потужності). Прилад самостійно визначає поріг спрацювання захисту, що значно скорочує час випробувань і виключає необхідність ручного підбору навантаження.

Висока точність установки та вимірювання параметрів із мінімальним кроком 0,1 мВ та 0,1 мА дозволяє використовувати пристрій для калібрування, дослідницьких робіт і тестування високоточних електронних компонентів.

Уся інформація відображається на 3,5-дюймовому кольоровому LCD-дисплеї, де в режимі реального часу можна контролювати напругу, струм, потужність, опір та інші параметри. Прилад також підтримує побудову графіків зміни струму й напруги, запис осцилограм та їх подальший перегляд, що значно полегшує аналіз результатів тестування. Інтуїтивний табличний інтерфейс забезпечує швидке створення складних послідовностей випробувань.

Для автоматизації вимірювань KORAD KEL2030 обладнаний інтерфейсами USB, RS-232 та LAN, що дозволяє інтегрувати його до автоматизованих випробувальних стендів, здійснювати дистанційне керування та реалізовувати комплексні сценарії тестування за допомогою комп'ютера.

Завдяки широкому функціоналу, високій точності та розвиненим можливостям програмування KORAD KEL2030 стане надійним інструментом для професійної діагностики, контролю якості та розробки сучасних електронних пристроїв.

ОСНОВНІ ПЕРЕВАГИ електронного навантаження KORAD KEL2030:
• Програмоване електронне навантаження постійного струму.
• Максимальна потужність — 1000 Вт.
• Вхідна напруга до 150 В.
• Максимальний струм навантаження — 40 А.
• Чотири режими роботи: CC, CV, CR, CP.
• Динамічний режим роботи до 10 кГц.
• Автоматичне визначення ємності акумуляторів.
• Перевірка захистів джерел живлення OCP та OPP.
• Відображення осцилограм напруги та струму.
• Збереження результатів вимірювань.
• Висока точність вимірювань та програмування.
• Інтерфейси USB, RS-232, LAN.
• Захист від перенапруги, перевантаження за струмом, потужністю та перегріву.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ електронного навантаження KORAD KEL2030:
• Кількість каналів: 1
• Потужність: 1000 Вт
• Діапазон вхідної напруги: 0–150 В
• Діапазон вхідного струму: 0–40 А
• Режими роботи: CC (постійний струм), CV (постійна напруга), CR (постійний опір), CP (постійна потужність)
Режим постійної напруги (CV)
• Вхідна напруга: 0–18 В, роздільна здатність 0,1 мВ; 0–150 В, роздільна здатність 1 мВ
• Точність: ± (0,05 % + 0,025 % від повної шкали)
Режим постійного струму (CC)
• Вхідний струм: 0–3 А, роздільна здатність 0,1 мА; 0–40 А, роздільна здатність 1 мА
• Точність: ± (0,05 % + 0,045 % від повної шкали)
Режим постійного опору (CR)
• Діапазон вимірювання: 0,2 Ом – 7,5 кОм
• Роздільна здатність: 16 біт
• Точність: ± (0,05 % + 0,025 % від повної шкали)
Режим постійної потужності (CP)
• Діапазон вимірювання: 0–500 Вт
• Роздільна здатність: 0,01 Вт
• Точність: ± (0,1 % + 0,1 % від повної шкали)
Параметри швидкості наростання струму
• Діапазон: 0–3 А, швидкість наростання/спаду 0,0001–0,2 А/мкс
• Діапазон: 0–40 А, швидкість наростання/спаду 0,0001–0,8 А/мкс
Захист
• Від перенапруги: до 155 В
• Від перевантаження за струмом: до 42 А
• Від перевантаження за потужністю: до 525 Вт
• Від перегріву: до 85 °C
• Вхідний опір: понад 150 кОм
Додаткові функції
• Динамічне тестування: є
• Автоматичне тестування: є
• Режими тестування джерел живлення на спрацювання захисту OCP (перевантаження за струмом) та OPP (перевантаження за потужністю): є
• Режим тестування та вимірювання ємності акумуляторів: є
Загальні характеристики
• Дисплей: 3,5 дюйма, LCD
• Інтерфейси: USB, RS232, LAN
• Габарити: 480 × 151 × 390 мм
• Маса: 15 кг.

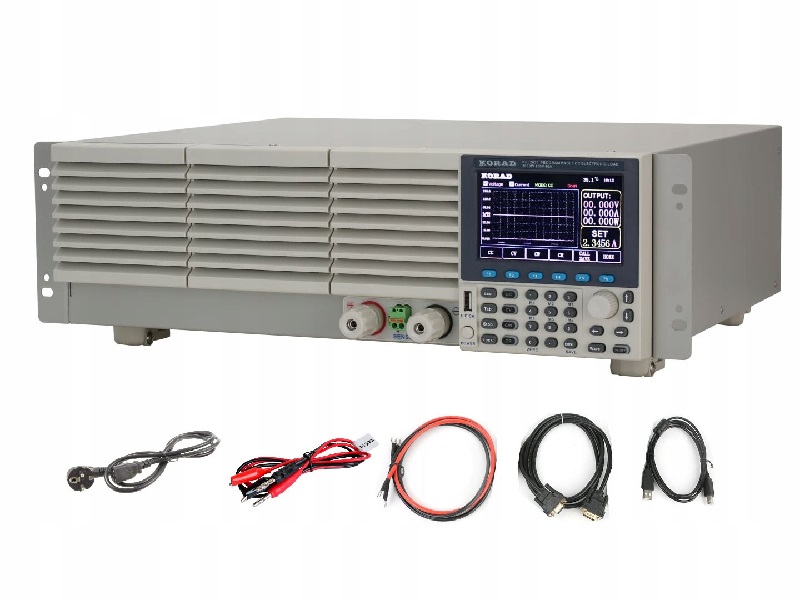

СТАНДАРТНА КОМПЛЕКТАЦІЯ електронне навантаження KORAD KEL2030:

• KORAD KEL2030 електронне навантаження – 1 шт. • Кабель живлення – 1 шт.  • Набор кабелів USB/RS232 – 1 комплект. • Керівництво користувача – 1 экз.
