KORAD KEL2020 электронная нагрузка: напряжение 150 В, ток: 40 А, мощность: 500 Вт

KORAD KEL2020 — професійне програмоване одноканальне електронне навантаження постійного струму, призначене для комплексного тестування джерел живлення, акумуляторних батарей, зарядних пристроїв, DC/DC-перетворювачів, сонячних контролерів та іншого силового електронного обладнання. Завдяки потужності до 500 Вт, широкому діапазону робочих параметрів і високій точності вимірювань прилад стане ефективним рішенням для лабораторій, сервісних центрів, виробництва та дослідницьких робіт.

Однією з головних переваг моделі є підтримка всіх основних режимів навантаження: CC (постійний струм), CV (постійна напруга), CR (постійний опір), та CP (постійна потужність). Це дозволяє моделювати практично будь-які умови роботи електронних пристроїв та оцінювати їхню стабільність у різних режимах.

Прилад підтримує динамічне навантаження з частотою перемикання до 10 кГц, що дає можливість перевіряти реакцію джерел живлення на швидкі зміни споживаного струму та аналізувати їхню перехідну характеристику.

Для роботи з акумуляторами реалізовано автоматичний режим визначення реальної ємності батареї, під час якого розряд виконується до заданої кінцевої напруги з автоматичним обчисленням фактичної ємності. Це значно спрощує контроль стану акумуляторів після експлуатації або ремонту.

Окремої уваги заслуговують автоматичні режими перевірки захистів OCP (Over Current Protection) та OPP (Over Power Protection), які дозволяють швидко визначити поріг спрацювання захисту джерел живлення без необхідності ручного регулювання навантаження.

Висока роздільна здатність встановлення та вимірювання параметрів — 0,1 мВ та 0,1 мА — забезпечує точне калібрування, тестування та аналіз навіть високоточних електронних пристроїв.

На передній панелі розташований кольоровий 3,5-дюймовий LCD-дисплей, який відображає всі основні параметри роботи в реальному часі, а також дозволяє переглядати графіки напруги та струму. Передбачено збереження осцилограм для подальшого аналізу результатів випробувань. Табличний інтерфейс значно спрощує програмування складних тестових сценаріїв.

Для інтеграції в автоматизовані системи вимірювань електронне навантаження обладнане інтерфейсами USB, RS-232 та LAN, що дозволяє здійснювати дистанційне керування та автоматизувати процеси тестування.

ОСНОВНІ ПЕРЕВАГИ електронного навантаження KORAD KEL2020:
• Програмоване електронне навантаження постійного струму.
• Максимальна потужність — 500 Вт.
• Вхідна напруга до 150 В.
• Максимальний струм навантаження — 40 А.
• Чотири режими роботи: CC, CV, CR, CP.
• Динамічний режим роботи до 10 кГц.
• Автоматичне визначення ємності акумуляторів.
• Перевірка захистів джерел живлення OCP та OPP.
• Відображення осцилограм напруги та струму.
• Збереження результатів вимірювань.
• Висока точність вимірювань та програмування.
• Інтерфейси USB, RS-232, LAN.
• Захист від перенапруги, перевантаження за струмом, потужністю та перегріву.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ електронного навантаження KORAD KEL2020:
• Кількість каналів: 1
• Потужність: 500 Вт
• Діапазон вхідної напруги: 0–150 В
• Діапазон вхідного струму: 0–40 А
• Режими роботи: CC (постійний струм), CV (постійна напруга), CR (постійний опір), CP (постійна потужність)
Режим постійної напруги (CV)
• Вхідна напруга: 0–18 В, роздільна здатність 0,1 мВ; 0–150 В, роздільна здатність 1 мВ
• Точність: ± (0,05 % + 0,025 % від повної шкали)
Режим постійного струму (CC)
• Вхідний струм: 0–3 А, роздільна здатність 0,1 мА; 0–40 А, роздільна здатність 1 мА
• Точність: ± (0,05 % + 0,045 % від повної шкали)
Режим постійного опору (CR)
• Діапазон вимірювання: 0,2 Ом – 7,5 кОм
• Роздільна здатність: 16 біт
• Точність: ± (0,05 % + 0,025 % від повної шкали)
Режим постійної потужності (CP)
• Діапазон вимірювання: 0–500 Вт
• Роздільна здатність: 0,01 Вт
• Точність: ± (0,1 % + 0,1 % від повної шкали)
Параметри швидкості наростання струму
• Діапазон: 0–3 А, швидкість наростання/спаду 0,0001–0,2 А/мкс
• Діапазон: 0–40 А, швидкість наростання/спаду 0,0001–0,8 А/мкс
Захист
• Від перенапруги: до 155 В
• Від перевантаження за струмом: до 42 А
• Від перевантаження за потужністю: до 525 Вт
• Від перегріву: до 85 °C
• Вхідний опір: понад 150 кОм
Додаткові функції
• Динамічне тестування: є
• Автоматичне тестування: є
• Режими тестування джерел живлення на спрацювання захисту OCP (перевантаження за струмом) та OPP (перевантаження за потужністю): є
• Режим тестування та вимірювання ємності акумуляторів: є
Загальні характеристики
• Дисплей: 3,5 дюйма, LCD
• Інтерфейси: USB, RS232, LAN
• Габарити: 388 × 215 × 160 мм
• Маса: 3,5 кг

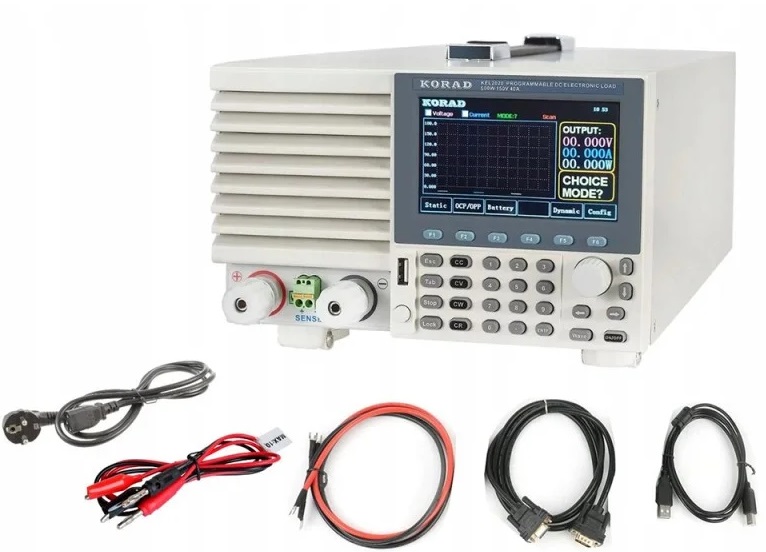

СТАНДАРТНА КОМПЛЕКТАЦІЯ електронне навантаження KORAD KEL2020:

• KORAD KEL2020 електронне навантаження – 1 шт. • Кабель живлення – 1 шт.  • Набор кабелів USB/RS232 – 1 комплект. • Керівництво користувача – 1 экз.

В случае имеющихся вопросов относительно функциональных возможностей, просьба обратится к нашему техническому специалисту по указанным выше телефонам.
