VICTOR VC616E, токовые клещи + осциллограф + регистратор, AC/DC 600A, напряжеие AC/DC 1000В, сопротивление: 100МОм, ёмкость: 20мФ, частота: до 20 МГц, Bluetooth

VICTOR VC616E — комбинированные True RMS токовые клещи AC/DC 600A с функциями осциллографа и мультиметра.

VICTOR VC616E — современные профессиональные цифровые токовые клещи класса 3-в-1, объединяющие возможности высокоточного True RMS мультиметра, портативного цифрового осциллографа и регистратора измерений (Data Logger). Прибор предназначен для диагностики электрических сетей, промышленного оборудования, электродвигателей, систем электроснабжения, солнечных электростанций и другого электротехнического оборудования.

Одним из главных преимуществ модели является функция измерения пускового тока (Inrush Current), позволяющая точно определять максимальный ток в момент запуска электродвигателей, компрессоров, трансформаторов, насосов и другого оборудования с высокими пусковыми токами.

Благодаря технологии True RMS прибор обеспечивает высокую точность измерений как синусоидальных, так и несинусоидальных сигналов. Это особенно важно при работе с частотными преобразователями, импульсными источниками питания, инверторами и современной промышленной электроникой.

Встроенный цифровой осциллограф позволяет быстро анализировать форму электрического сигнала без использования отдельного лабораторного оборудования, значительно ускоряя поиск неисправностей.

Яркий цветной 2,8-дюймовый IPS-дисплей обеспечивает отличную читаемость под любым углом обзора. Поддержка Bluetooth позволяет дистанционно управлять прибором, передавать результаты измерений на смартфон или планшет и вести журнал измерений.

ОСОБЛИВОСТІ струмових кліщів VICTOR VC616E:

• Функції осцилографа та передачі результату вимірювання по Bluetooth-інтерфейсу.

• Струмові кліщі оснащені 2,8 дюймовим повноколірним TFT-екраном, роздільною здатністю 240 х 320, новим інтерфейсом користувача.

• Комбінований пристрій 3-в-1: струмові кліщі (AC/DC), мультиметр та вбудований осцилограф.
      - вбудований True-RMS мультиметр з автоматичним вибором діапазонів та 20 000 відліків.
      - осцилограф дозволяє одночасно вимірювати форму сигналу струму та напруги.

• Передача результату вимірювання по Bluetooth-інтерфейсу. Смартфон може використовуватись для перегляду даних вимірювань мультиметра, дистанційного керування, відображення графіків та збереження даних у форматі CSV.

Основні можливості

• Вимірювання напруги: DC та AC — до 1000 В.

• Вимірювання струму: DC / AC — до 600 А (VC616E) або до 1000 А (VC616F).

• Вимір інших параметрів: опір, ємність, частота, коефіцієнт заповнення (duty cycle) та інші — як у класичному мультиметрі.

• Пік-струм при включенні (Inrush Current) — функція для вимірів стартового струму.
• Осцилограф: аналогова смуга до 1 MHz (напруга) і 1 kHz (струм).

• Частота дискретизації 5,0 MSa/s, один канал, вхідна напруга — до 1000 В, струм до 1000 А.

• Можливість оцінити форму сигналів — зручно, якщо треба не лише значення, а й характер напруги чи струму.

Додаткові зручності

• Сенсорна кнопкова панель для швидкого перемикання режимів однією рукою.

• Дисплей — 2.8" IPS LCD із гарною читабельністю, сучасний дизайн із світлою/темною темою.

• Підтримка Bluetooth + додаток для смартфона (Android/iOS) — можна переглядати, зберігати та аналізувати дані, експорт у CSV.

• Живлення — знімна батарея 18650, що зручно для польових робіт.


Такий прилад буде корисний для електриків, майстрів з обслуговування, автоматників, а також для лабораторій або майстерень, де потрібно швидко переключатись між мультиметром і осцилографом, а також вимірювати перекоси, форми сигналів, пускові струми — усе одним пристроєм.

Струмовимірювальні кліщі VICTOR VC616E живляться від акумулятора Li-ion 18650, і оснащені функцією автоматичного відключення живлення. При відсутності активності прилад автоматично вимикається приблизно через 10 хвилин (за замовчуванням увімкнено, можна скасувати).

Скачати керівництво користувача струмових кліщів VICTOR VC616E (pdf.)

Скачати технічні характеристики струмових кліщів VICTOR VC616E (pdf.)

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ струмових кліщів VICTOR VC616E:

• Максимальний розмір губок: VC616F– 38 мм / VC616E– 31 мм
• Екран: кольоровий TFT екран 2.8 дюйма
• Роздільна здатність екрана: 240 x 320 пікселів
• Ємність акумулятора: 3,7 В;  Li-ion 18650
• Інтерфейс: USBType-C, (5 В / 1 А) / Bluetooth
• Габарити: 33 мм × 94.5 мм × 37.8 мм

• Напруга DC (V):

      - 20.000 мВ — ±(0,1% + 20 digit)
      - 200.00 мВ — ±(0,1% + 6 digit)
      - 2.0000 V / 20.000 V / 200.00 V** — ±(0,1% + 5 digit)
      - 1000 V** — ±(0,15% + 5 digit)

• Напруга AC (V):

      - 200.00 мВ / 2.0000 V / 20.000 V / 200.00 V** — ±(0,6% + 10 digit)
      - 1000.0 V — ±(0,8% + 10 digit)

• Струм DC (A):

      - 20.00 A — ±(2,0% + 10 digit)
      - 200.0 A / 1000 A (VC616F) / 600 A (VC616E)** — ±(2,0% + 5 digit)

• Струм AC (A):

      - 20.00 A — ±(3,0% + 10 digit)
      - 200.0 A / 1000 A (VC616F) / 600 A (VC616E)** — ±(2,5% + 5 digit)

• Пусковий струм (Inrush Current, A):

      - 20.00 A — ±(10,0% + 10 digit)
      - 200.0 A / 1000 A (VC616F) / 600 A (VC616E)**

• Опір (Ω):

      - 200.0 Ω — ±(0,8% + 10 digit)
      - 2.0000 кΩ / 20.000 кΩ / 200.00 кΩ / 2.0000 МΩ — ±(0,3% + 5 digit)
      - 20.000 МΩ** — ±(0,5% + 5 digit)
      - 100.00 МΩ** — ±(5% + 10 digit)

• Ємність (F):

      - 2.000 нФ — ±(5,0% + 10 digit)
      - 20.00 нФ / 200.0 нФ / 2.000 µF / 20.00 µF / 200.0 µF / 2.000 mF / 20.00 mF** — ±(3,0% + 10 digit)

• Частота (Hz):

      - 200.00 Hz / 2.0000 kHz / 20.000 kHz / 200.00 kHz / 2.0000 MHz / 20.000 MHz** — ±(0,1% + 5 digit)

• Ширина імпульсу (Duty Cycle):

      - 0,1%–99,9% (Типово: Vrms = 1 V, f = 100 Hz)** — ±(1,2% + 3 digit)
      - 0,1%–99,9% (≥1 kHz)** — ±(2,5% + 10 digit).

ХАРАКТЕРИСТИКИ ОСЦИЛОГРАФА:

• Аналогова смуга пропускання: 1 MHz (напруга); 1 kHz (струм)

• Режим вибірки: реальний час

• Частота дискретизації в реальному часі: 5,0 MSa/s

• Кількість каналів: 1

• Вхідний опір: ≥10 MΩ

• Максимальна вхідна напруга: 1000 V

• Максимальний вимірювальний струм:1000 A

• Швидкість розгортки: 2.5 µs/div ~ 10 s/div

• Точність часової бази: ±(0,01% + 0,1 div)

• Чутливість: 30 mV/div ~ 500 V/div

• Діапазон зміщення: ±3 клітини

• Точність чутливості: ±(5% + 0,2 div)

• Показники вимірювання: RMS, період, частота, максимум, мінімум, пік-пік, середнє

• Режим тригера: Auto

• Тип тригера: Rise / Fall.

Купити струмові кліщі VICTOR VC616E можете в нашому інтернет магазині cityset.com.ua.

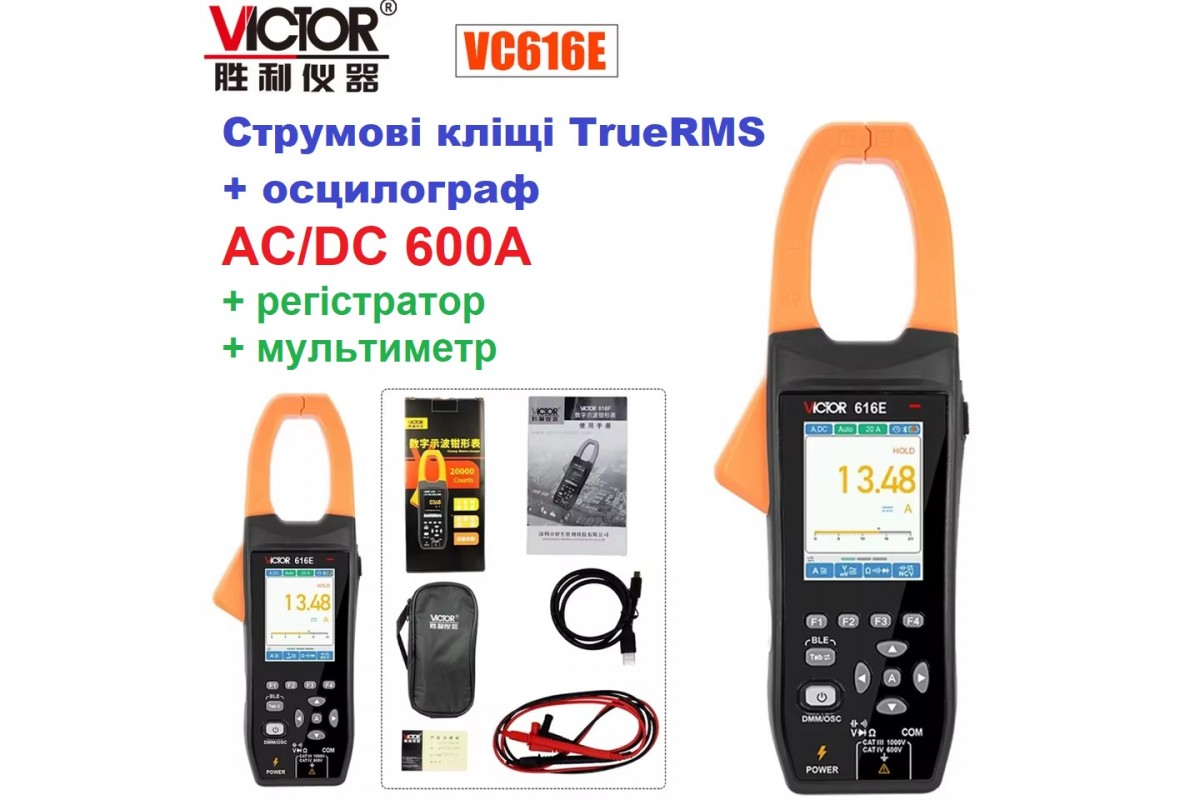

Стандартна комплектація струмових кліщів VICTOR VC616E:

• Струмові кліщі VICTOR VC616E - 1 шт. • Комплект вимірювальних щупів - 1 комплект. • Кабель для зарядки USB A -tape C - 1 шт.• Чохол- 1 шт.  • Керівництво користувача - 1 екз.

У разі наявних питань щодо функціональних можливостей, прохання звернутися до нашого технічного фахівця з вказаними вище телефонами.
